Esquadrias
Informações técnicas: Esquadrias
Para a instalação de vidros insulados com Persiana ScreenLine, o espaço mínimo necessário do canal da esquadria é de 28 mm (Vidro externo 4 mm / câmara 20 mm / Vidro interno 4 mm).

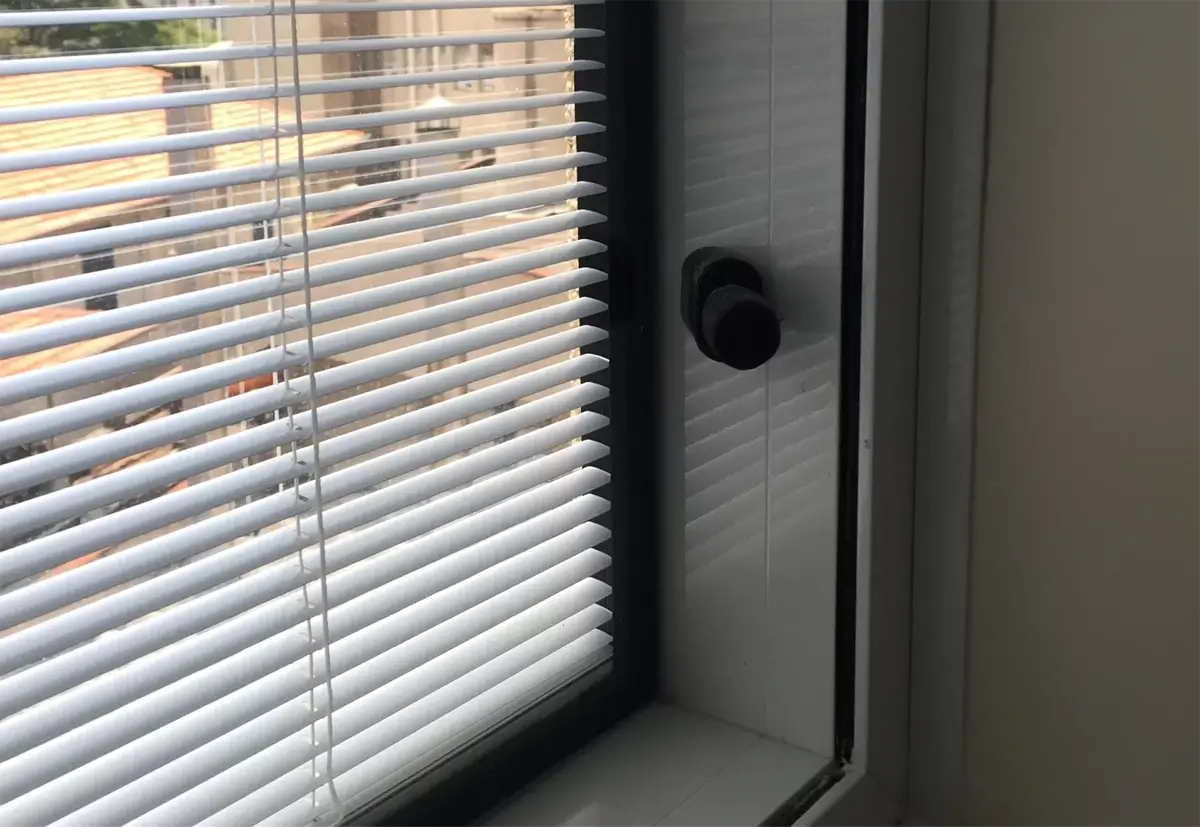

Para a medição do vidro insulado com ScreenLine é necessário verificar o recobrimento perimetral do baguete/cantoneira sobre o vidro, para não interferir no espaço do acionamento magnético.
O sistema pode ser usado em qualquer tipologia.
Preço
Os preços das persianas ScreenLine não podem ser calculados por m², pois o que tem maior peso na composição do valor é o Sistema de Acionamento Magnético (único capaz de manter uma câmara totalmente estanque). Portanto, uma boa relação custo benefício é obtida quando o projeto considera uma modulação com panos de vidros contínuos, sem travessas ou bandeiras e com áreas superiores à 1,5 m². Os valores são por peça. NÃO HÁ RELAÇÃO POR M².
Temos uma equipe à sua disposição para estudar as modulações e soluções mais econômicas para o seu projeto.
Medição do vidro - Sistema Encaixilhado
Modelo SL20
considerar vão luz entre baguetes + 24 mm tanto na largura quanto na altura (recobrimento perimetral máximo do baguete sobre o vidro = 12 mm)
Modelo SL27
considerar vão luz entre baguetes + 30 mm tanto na largura quanto na altura (recobrimento perimetral máximo do baguete sobre o vidro = 15 mm)
Canal da Esquadria
Medição do vidro - Sistema Glazing / Pele de Vidro
A câmara do perfil necessária para alojar o vidro insulado com persiana será de:
Modelo SL20
20 mm + espessura dos vidros + guarnições
Modelo SL27
27 mm + espessura dos vidros + guarnições
É necessária a análise do projeto das esquadrias para envio das orientações.

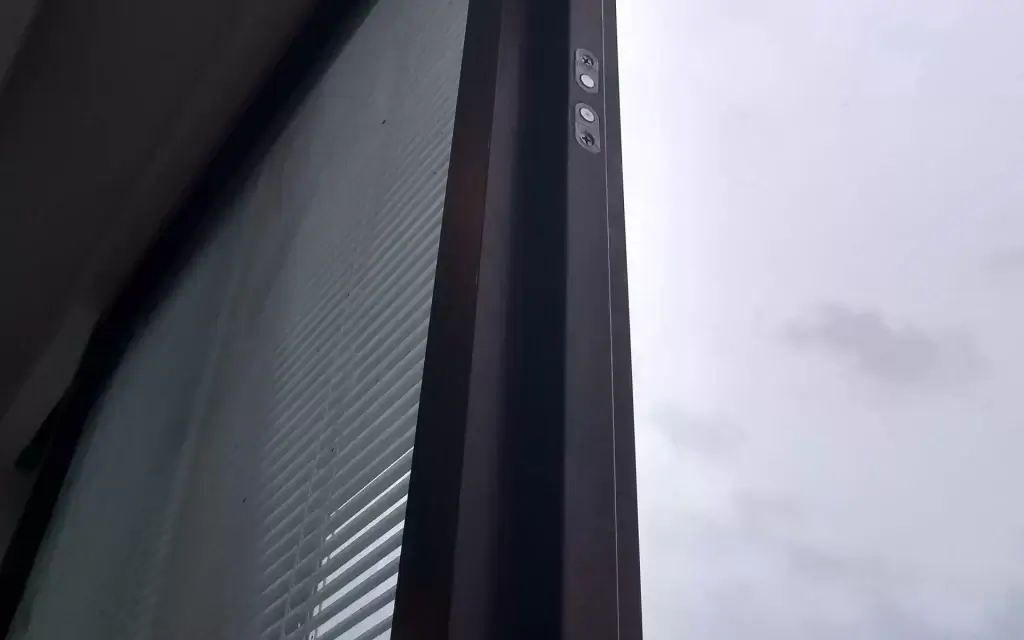

Inclinação da esquadria
Para instalação em regime de trabalho inclinado (esquadrias maxim-ar, pivotante horizontal, oscilo batente) a inclinação da folha deve estar limitada a:
- 05º para persianas que somente orientam as lâminas
- 10º para persianas que orientam e recolhem as lâminas
Recomendamos que a persiana seja acionada somente quando a folha estiver fechada.
Tipos de vidro
Não há restrição quanto ao tipo de vidro a ser utilizado na montagem do vidro insulado com persianas. Entretanto, a utilização de vidros temperados exige um bom padrão de planicidade, caso contrário a deformação (empenamento) poderá interferir no funcionamento da persiana.
Consultar a Alu‑Service quanto à espessura máxima do vidro INTERNO para não comprometer o sistema de acionamento magnético. A informação sobre o limite máximo do vidro INTERNO não especifica o vidro necessário para a obra, mas somente a espessura máxima recomendável para um bom funcionamento do sistema magnético.
